내수면에 적합한 선형 설계

해상 근무자의 편의성을 고려한 실내공간

　

제품명

  옥정호 환경관리선

 사용기관

  임실군청

 톤      수

  G/T 12Tons Class

 전      장

  15.25 m

 전      폭

  3.67 m

 깊      이

  1.30 m

 엔진사양

  370 PS x 2 Sets

 엔진타입

  Stern Drive

 최대속력

  33 knots

 승선인원

  19 P

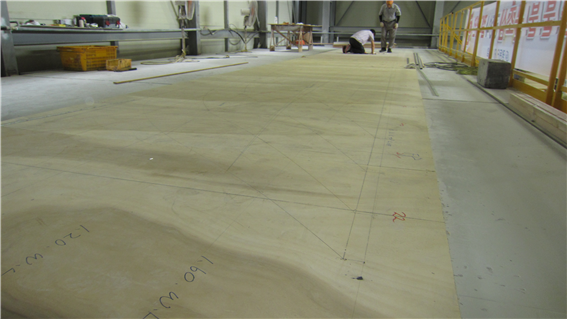

현도제작



목형 몰드 제작

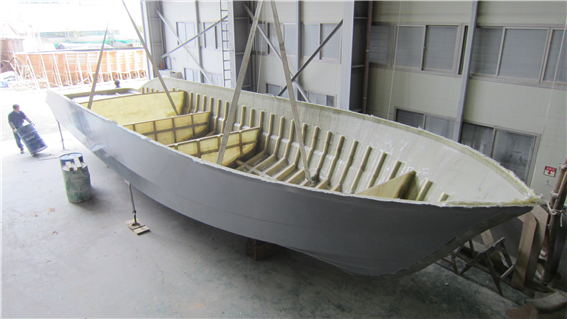

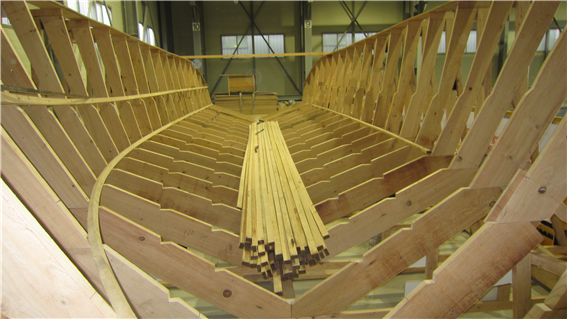

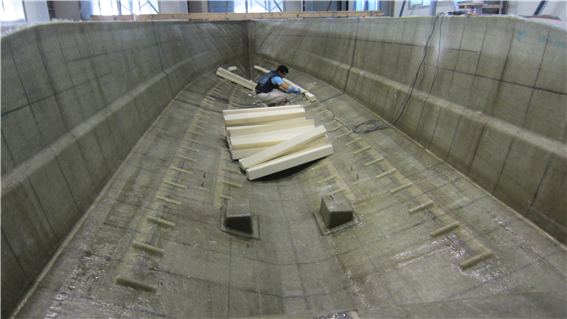

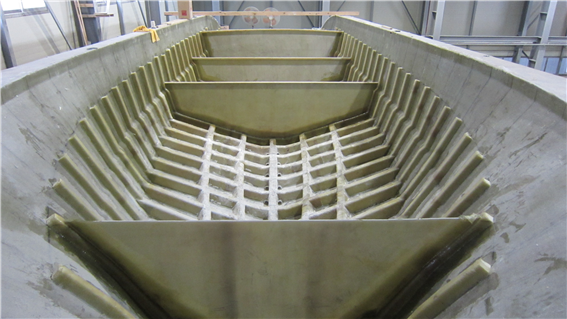

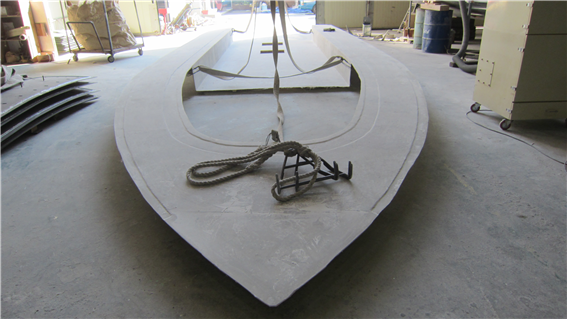

HULL 성형

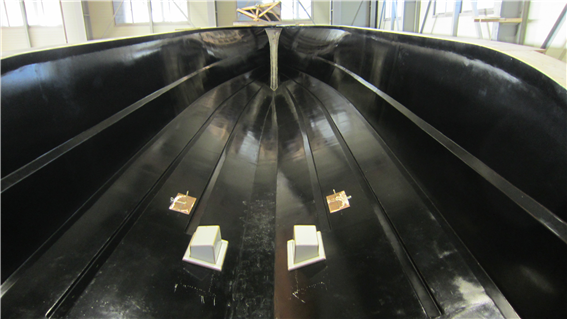

Hull보강재취부-성형



Deck 성형 및 탈형

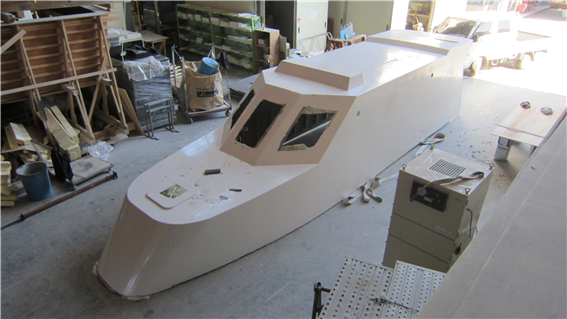

House 성형 및 탈형



Hull탈형

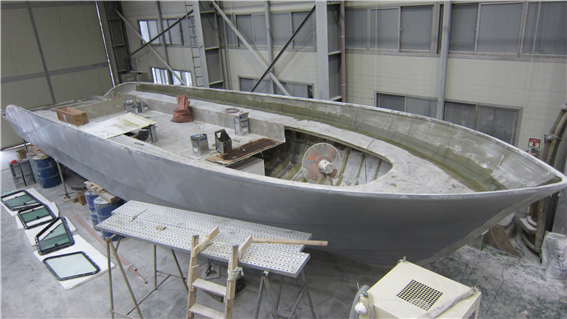

Deck 탑재 및 접합

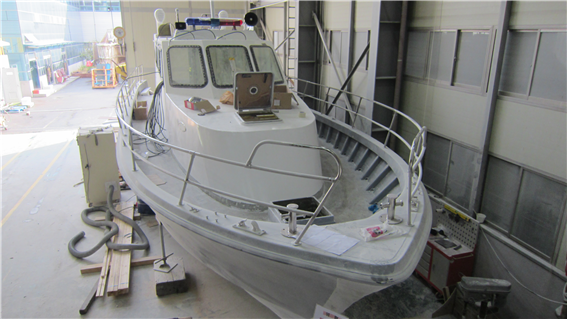

House 탑재


House-Deck보강연결및접합

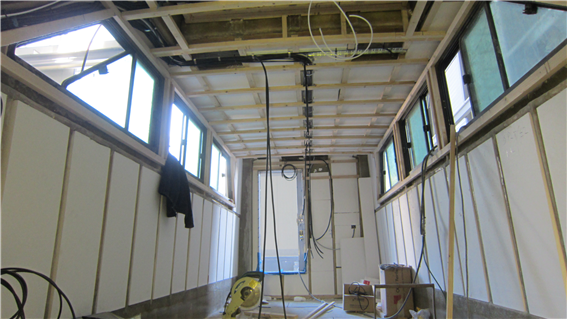

방열재취부및전선포설-내장근태공사


선내 내장공사


각 종 의장품설치

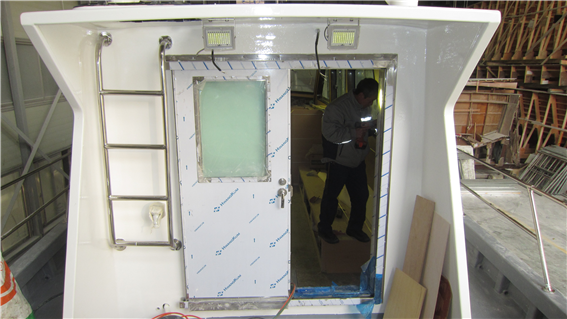

출입문 설치

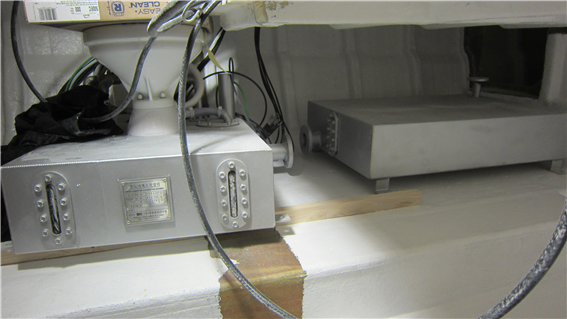

분뇨마쇄소독장치 및 오수저장탱크 설치

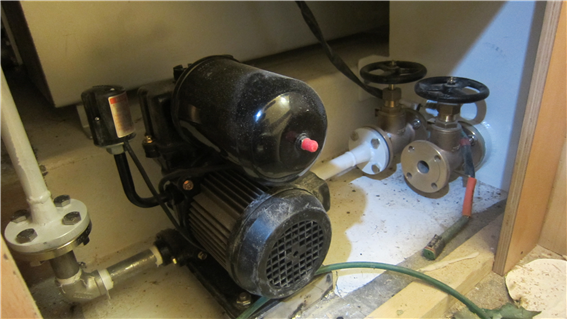

청수펌플 설치

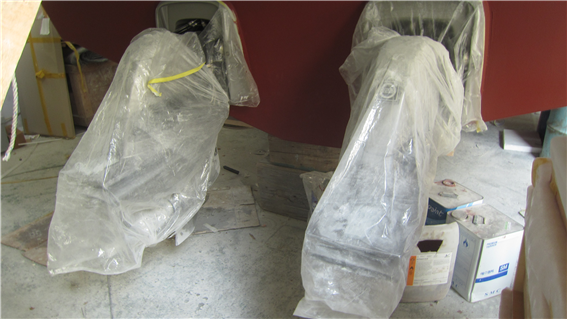

추진기(DRIVE) 설치

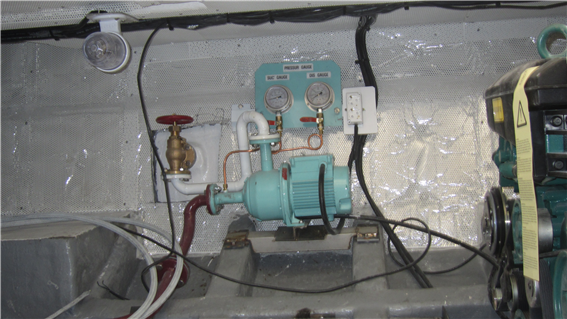

빌지 - G/S 펌프 설치


발전기 설치

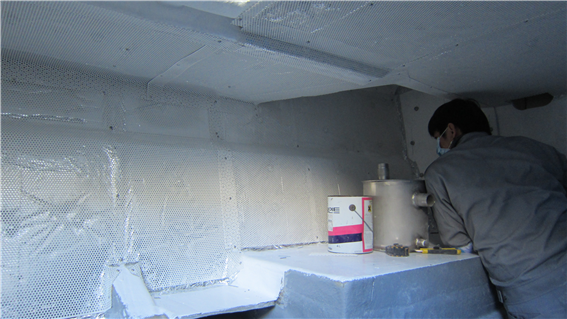

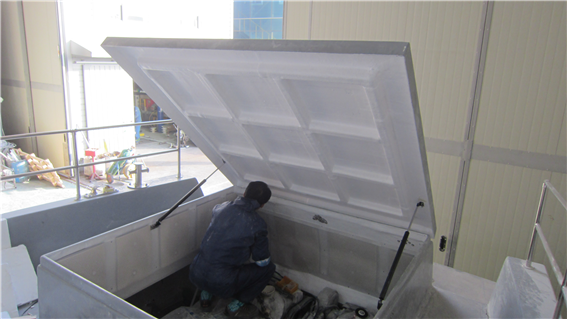

기관실 방열 및 흡음재 취부

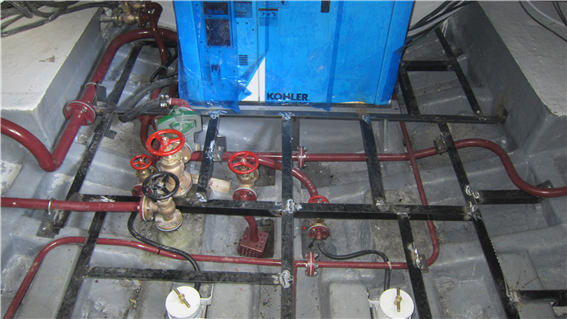

각종 배관공사

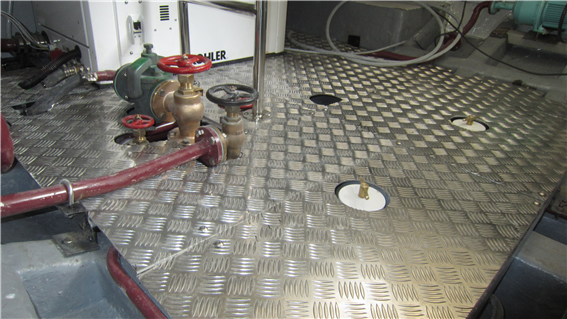

기관실 바닥용 그레이팅 설치


기관실 엔진오프닝 설치

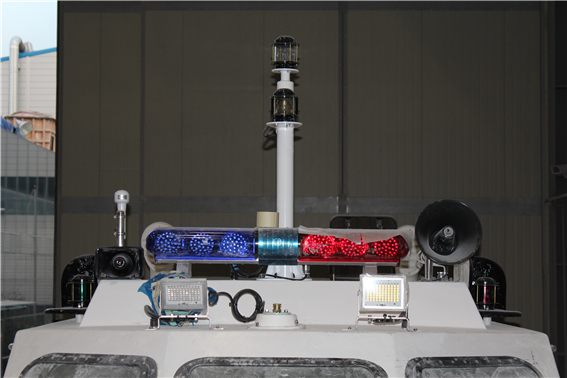

MAST 및 각종 전장품, 항해통신장치 설치

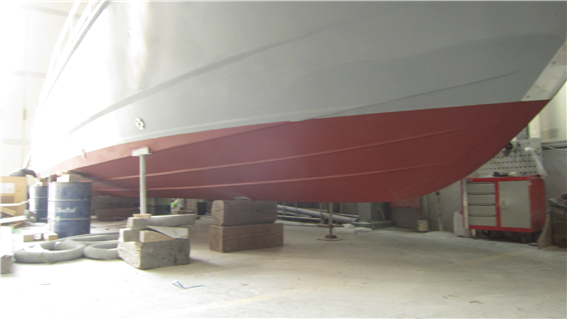

수선하부 방오도료 도장

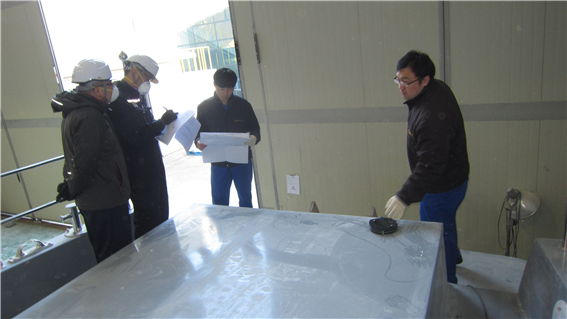

총톤수 실측검사


수선하부 방오도료 도장

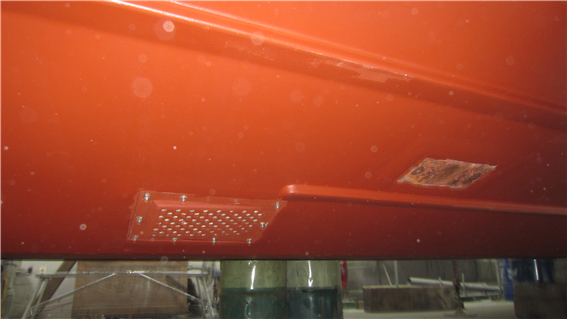

담수흡입상자 및 접지동판 취부

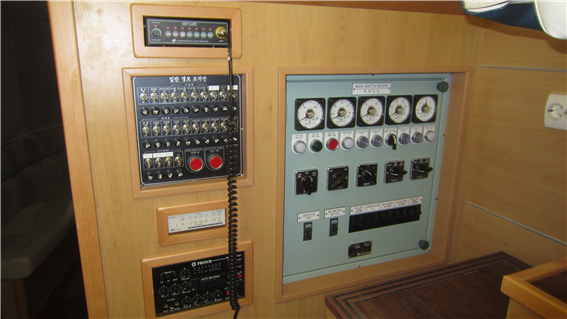

종합분전반 및 각종 분전반 설치

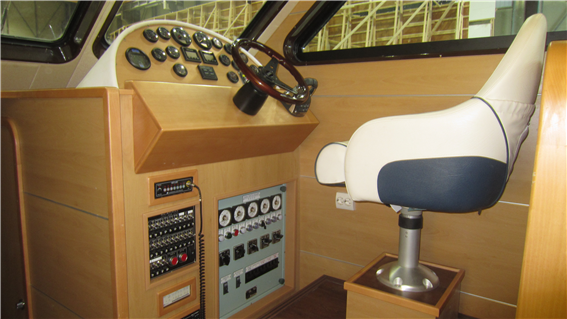

조타대 완성

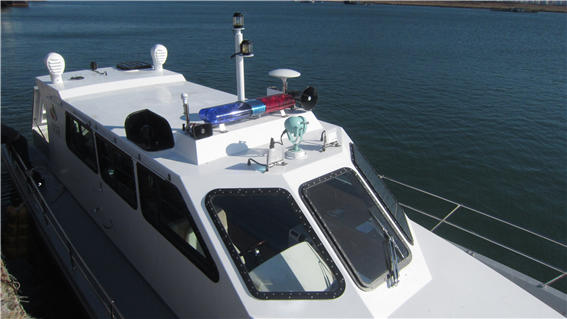

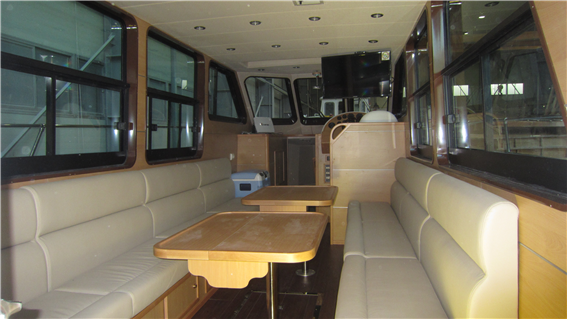

완성(조타실)

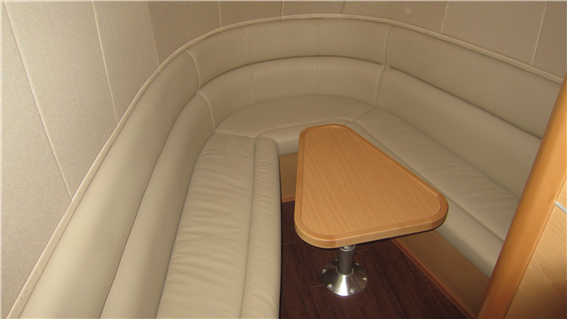

완성(선원실)

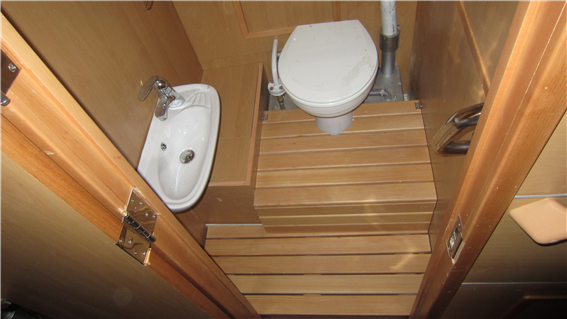

완성(화장실)

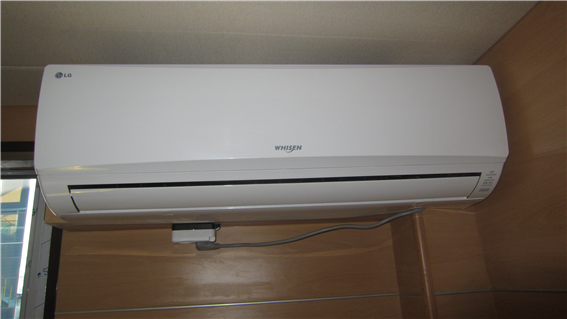

완성(냉난방기)

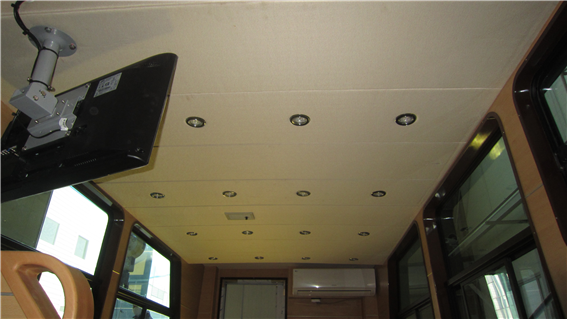

완성(조타실 천정)

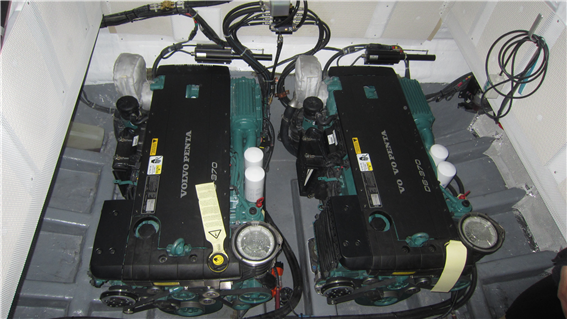

완성(기관실-주기관) Ⅰ

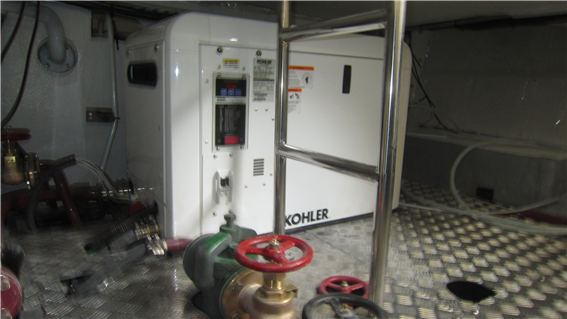

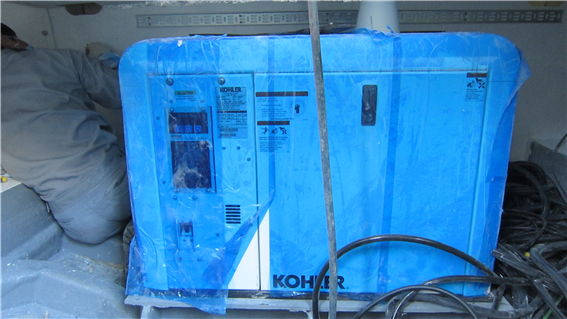

완성(기관실 - 발전기) Ⅱ

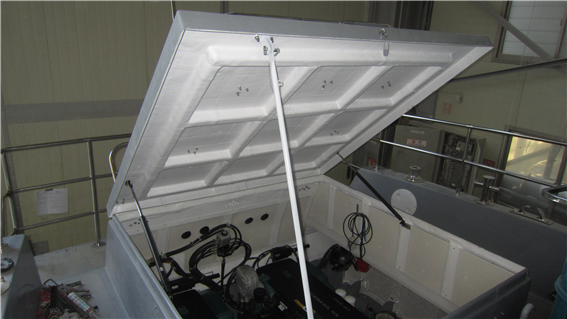

완성(기관실 - 엔진오프닝)

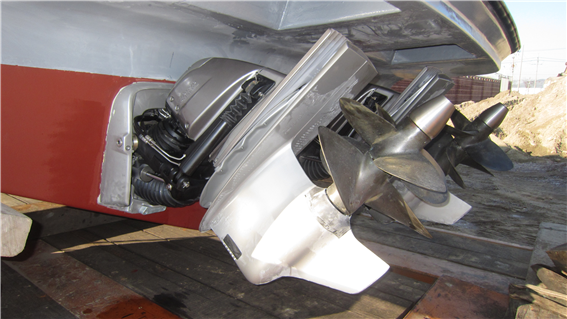

추진기(스턴드라이브)

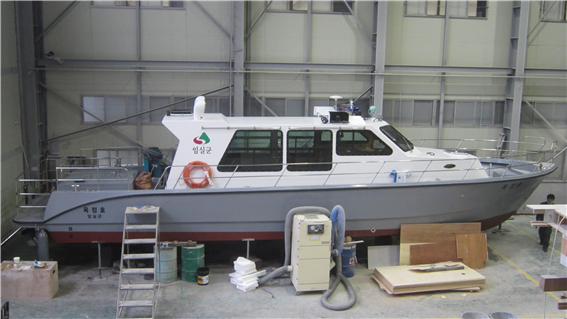

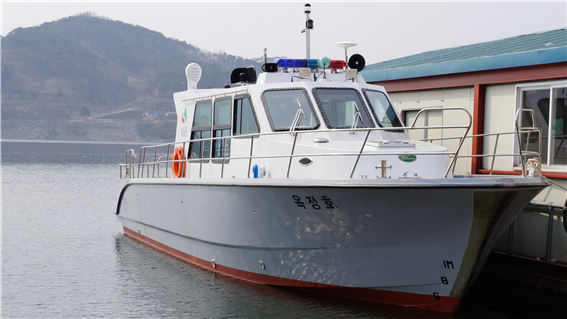

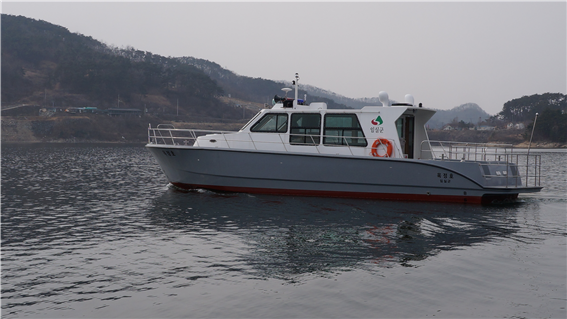

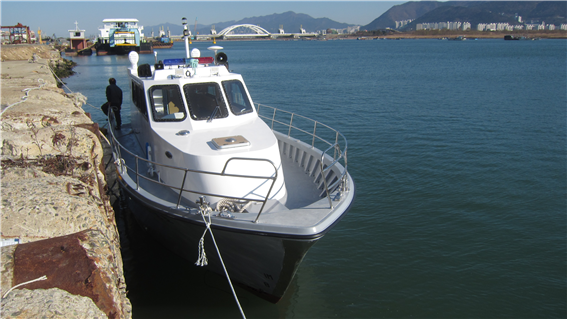

완성전경
